Zweiter Vermessung des Denkers in Strasbourg, April 2003
Vermessung
mit dem ModelMaker XP 140 kombiniert mit
dem Faro Gold Arm in Strasbourg
am 23. September 2003 |
Während unseren Besuches in Strasbourg am 23.09.2002 hatten wir die
Raumkoordinaten von fast 100 Millionen Punkten auf der Oberfläche des
monumentalen Denkerabgusses erfaßt. Trotzdem mussten wir feststellen, daß
gewisse Teilflächen mit dem Breuckmann Sensoren nicht vollständig erfaßt
werden konnten. So blieben z.B. die Innenseiten der Hände des Denkers für das
Auge der Meßkamera teilweise verborgen.
Um dieses Problem zu lösen, beschlossen wir einen Testlauf mit dem ModelMaker
X
Sensor zu machen, der auf einem 10" Faro Gold Arm befestigt war.
Am 28.04.2003 stattete unser Team dem Musée d'art
moderne et contemporain einen weiteren Besuch ab, um zusätzliche 3D
Meßaufnahmen anzufertigen.
Während einer 14-stündigen Arbeitssitzung produzierten wir ca. 900 separate
Scanstreifen mit einer Auflösung von max. 0,2 x 0,7 mm. Diesmal
stellte der Faro Arm uns im vornherein ein einheitliches Bezugssystem zur
Verfügung, so daß die Notwendigkeit, eine große Anzahl von einzelnen Patches
vor Ort zu matchen, entfiel.
|
Unsere unkomprimierten Daten wurden in ModelMaker's
hauseigene SAB2 Dateiformat gespeichert, so daß wir mit ca. 1 GB
Rohdaten nach Hause fahren konnten. Da die Scanstreifen automatisch und
ohne Verzögerung zusammengefügt wurden, waren wir in der Lage, die
Entwicklung unseres virtuellen Modells nahezu in Echtzeit auf dem
Bildschirm zu verfolgen. Bei diesem zweiten Anlauf gelang es uns, auch
die kritischen Stellen, die in unserem ersten Modell noch gefehlt
hatten, nahezu lückenlos zu erfassen. Es verblieben bloß noch wenige einzelne
Löcher mit einem sehr geringen Durchmesser.
|
Teammitglieder Stefanie Prinz, Alida Kreutzer und Bori de Roos
vor unserem Auto mit der Ausrüstung
|
Kuratorin Frau Jeanne Geyer im Musée d'art moderne et
contemporain
|

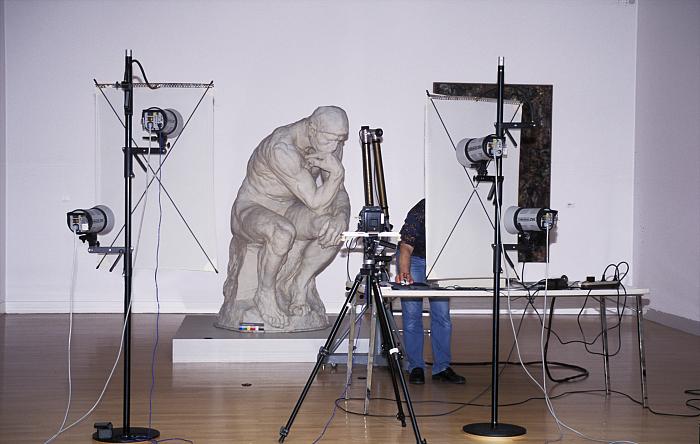

Unser mobiles Studio für Stereofotografie
|

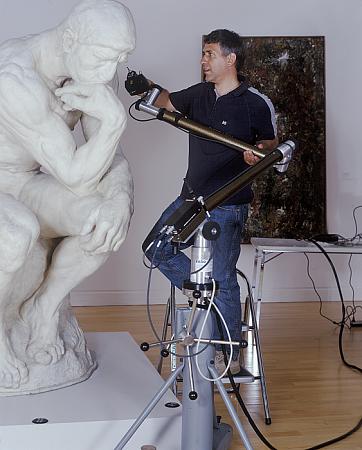

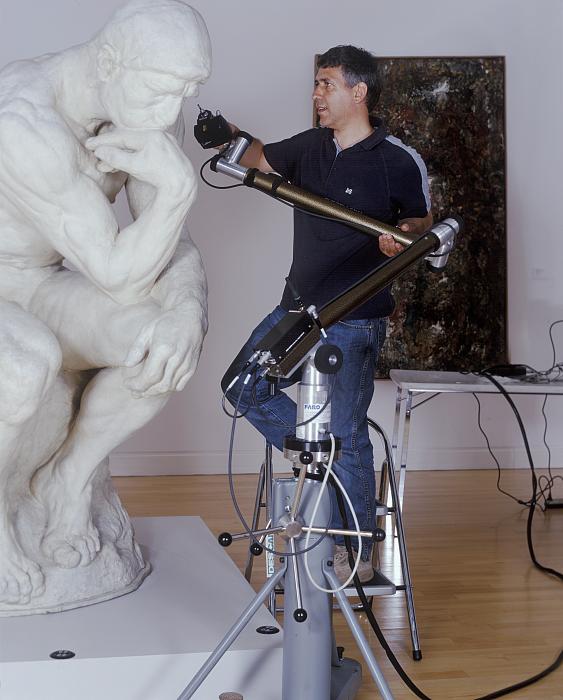

DESCAM Scanexperte Herr Stelzer mit X 140
|
Scannen der Füße des Strasbourger Denkers
|

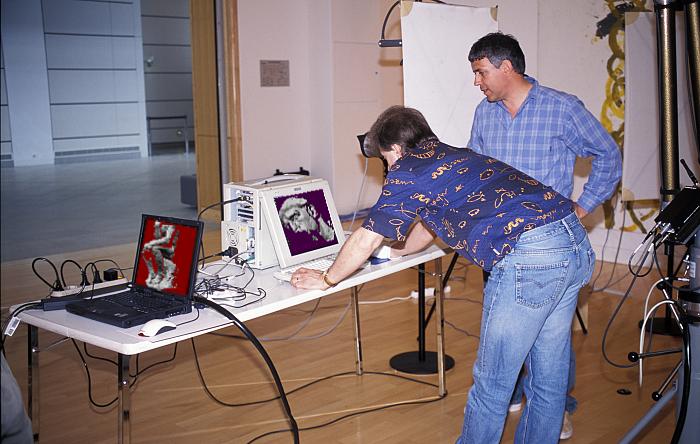

Kontrolle
des virtuellen Modells am Bildschirm
|

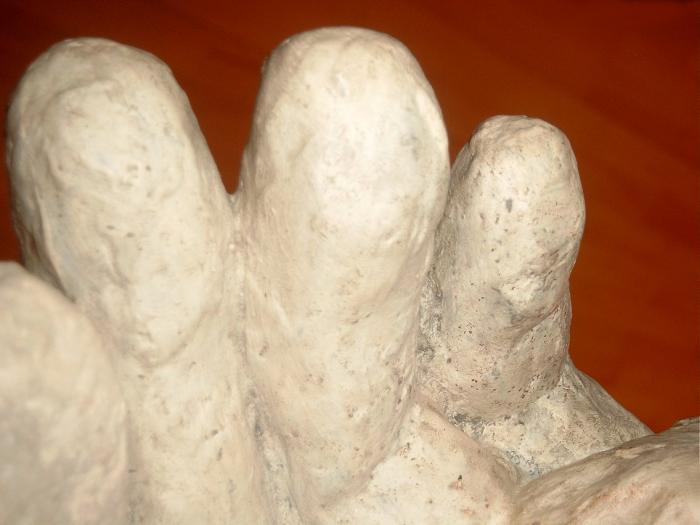

Innenseite der linken Hand des Denkers
|

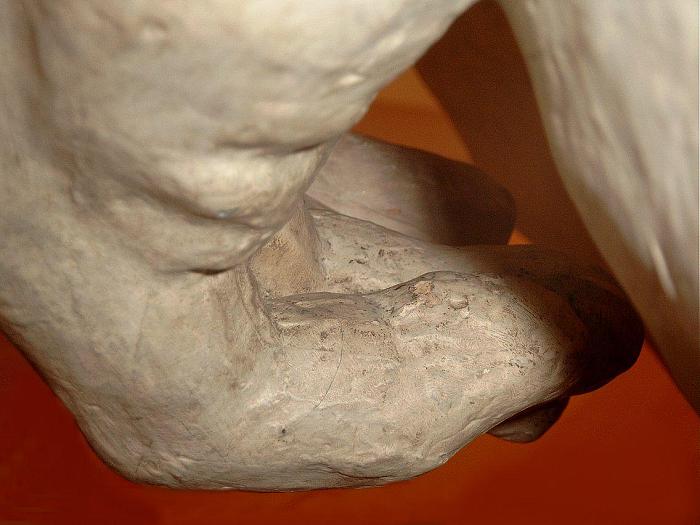

Innenseite der linken Hand des Denkers
|
|
